信号隔离器应用知识

在工业生产过程控制和监视中，我们用到的各种仪表组成的大大小小的控制系统，它们之间各种信号的传递，有的小到毫伏级、有的大到几十伏，甚至上千伏。为了有效解决信号匹配转换问题，我们通常会使用信号隔离器；在系统工作过程中，经常会有信号失真、相互干扰等问题，造成系统不稳定，甚至无法工作，这时候我们也可以使用信号隔离器。

信号隔离器是一种输入输出设备，它接收输入信号后转换输出电流或电压信号给后端设备，它利用光电隔离或电磁隔离切断输入和输出之间的电气连接，起到电气隔离的作用，且不影响信号的传输。可根据现场需求进行选择，信号运算、信号分配、信号转换等。具体应用如下：

解决接地环路影响：由于各种原因可能使系统连接存在多点接地，设备之间的信号参考点不一样，存在电势差，形成了接地环路，往往会产生干扰，导致信号不准确。这时可以在这中间增加一个信号隔离器，切断地环路，解决干扰问题。

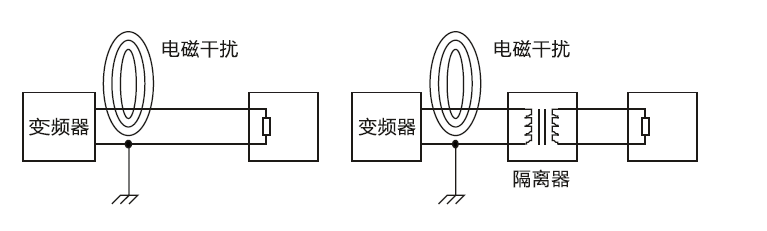

解决高频电磁干扰：在工业过程监系统中，往往会碰到测量信号不稳定，甚至导致监控系统不能正常工作。这时你可能碰到了高频电磁干扰，最常见的就是变频器。可以在系统中间增加一个信号隔离器，利用隔离器对高频信号的抑制作用，将信号滤波后输出给系统。

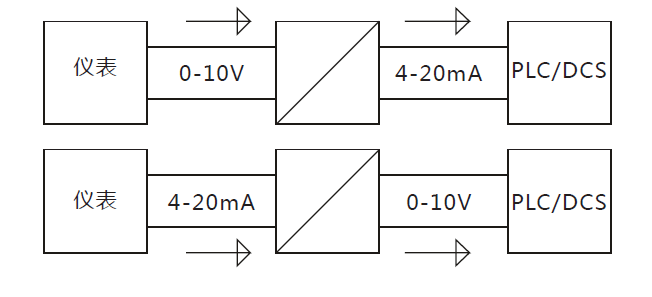

信号相互转换：各种仪表之间可能存在信号不匹配，则需要用隔离器来实现信号转换功能，实现仪表之间的互连。

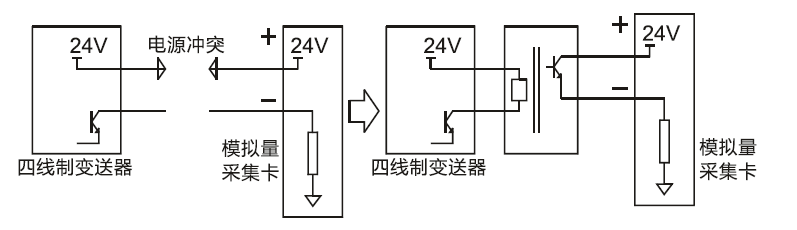

解决与系统之间匹配：PLC或DCS模块有时输入的只能是二线制信号（即板块配电），然而现场仪表输出的是有源信号（电流源），此时需要选用无源输出隔离器来转换。

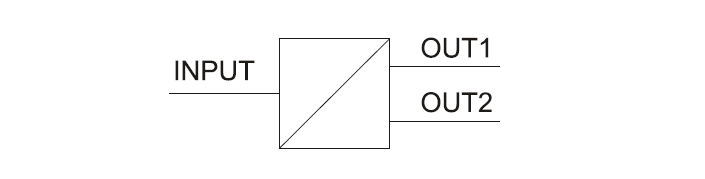

多路分配：在控制系统和显示系统需要同时采集一路信号，此时需要多路分配，可选择一入二出、一入三出甚至一入四出。

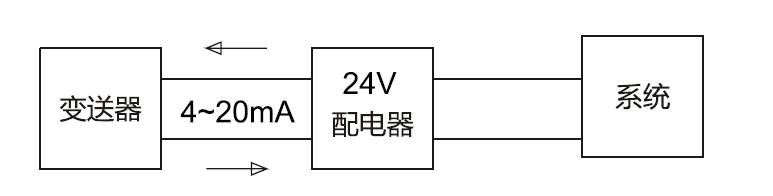

向现场设备提供供电（配电）：隔离器带一组供电输出，可向现场的二线制变送器提供工作电源，同时采集变送器产生的电流信号，可选择有源输出或无源输出，满足不同的系统输入。
